Стенд балансировочный IPRO BM5 (Техновектор)

Автоматический балансировочный стенд iPRO ВМ5 от компании ТехноВектор.

Функциональные особенности Техновектор iPRO ВМ5

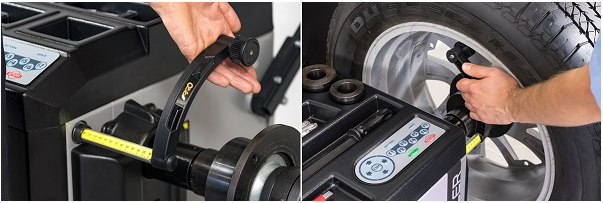

• Автоматическое определение размеров внутренней поверхности диска электронной измерительной линейкой
• Высокая скорость работы
• Точность измерения параметров колеса
• Все параметры, вводимые линейкой, отображаются на экране


Варианты запуска процесса балансировки.

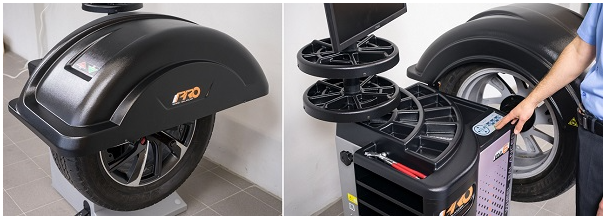

• Автоматическое - закрыванием кожуха
• Нажатием кнопки START на клавиатуре


Контроль геометрии диска
Нарушение геометрии диска приводит к возникновению неуравновешенных центробежных сил с разными векторами, что создает вибрацию колеса и нагрузки на подвеску и рулевой механизм.

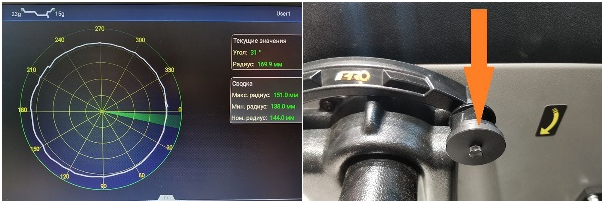

Измерение геометрии осуществляется при помощи датчика, установленного на электронной линейке. Результат измерения отображается на экране баланисровочного стенда iPRO в виде полярной системы координат (радиус диска с привязкой к углу).
После выполнения измерения по всей окружности программа выводит минимальное, максимальное и номинальное отклонение.

Значительное отклонение выявляет потребность ремонта или замены диска.


Датчики и автоматизация
В балансировочном оборудовании iPRO используются технические решения, позволяющее автоматизировать и упростить работу с оборудованием, а также сократить время обслуживания клиента.

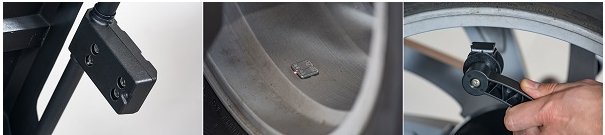

• Измерение ширины колеса производится ультразвуковым сенсором
• Электромеханический тормоз для точной фиксации колеса в месте установки корректирующей массы
• Функция автоматического доворота колеса до места установки груза
• Точное обозначение места установки груза осуществляется лазерным указателем
• Возможность установки груза линейкой
• Установка грузов на «6 часов» и на «12 часов»

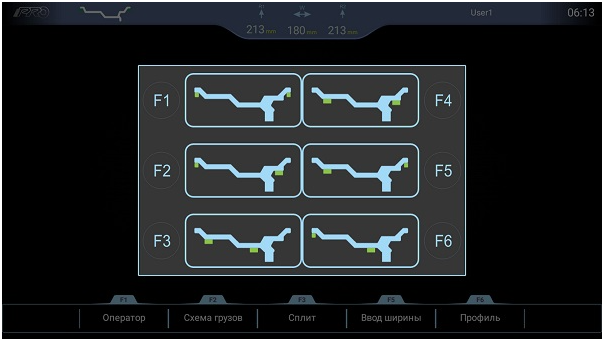

Схемы (программы) установки грузов на колеса
• F1 - два прибивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F2 - прибивной и адгезивный грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F3 - два адгезивных грузика: обе плоскости измеряются линейкой
• F4 - два адгезивных грузика: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F5 - адгезивный и прибивной грузик: внутренняя сторона измеряется линейкой, внешняя ультразвуковым сенсором
• F6 - прибивной и адгезивный грузик: обе плоскости измеряются линейкой


Оснащение Техновектор ВМ45
Цветной монитор 21,5’’ для графического отображения всех процессов и настроек
Одноплатный микрокомпьютер с мощным процессором

Высокая точность измерений
Поддержка ОС Android
Wi-Fi передатчик для подключения к внешнему серверу или Интернету
Качественная 3D-графика
Возможность обновления ПО

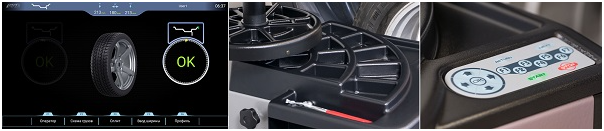

Эргономика и удобство использования
• LED-подсветка внутренней поверхности диска
• Универсальные ячейки для хранения грузов и инструментов
• Многофункциональная клавиатура управления станком

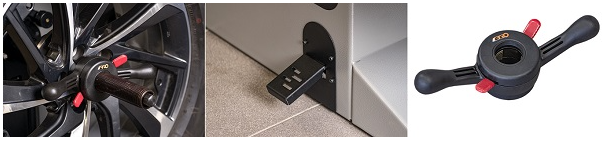

Система установки колеса
• Ускоренное затягивание гайки нажатием на педаль
• Вал диаметром 40 мм

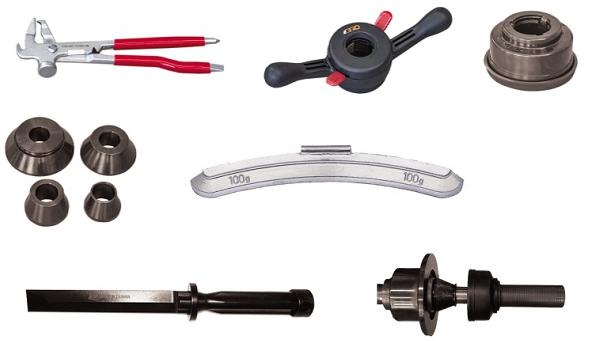

Комплект поставки Техновектор ВМ5
• Клещи для снятия грузиков
• Быстросъёмная гайка
• Защитный колпак
• Комплект из 4 конусов
• Калибровочный грузик
• Пневмозажим колеса (доп.опция)
• Лопатка для снятия самоклеющихся грузиков


Особенности балансировочного стенда iPRO BM5

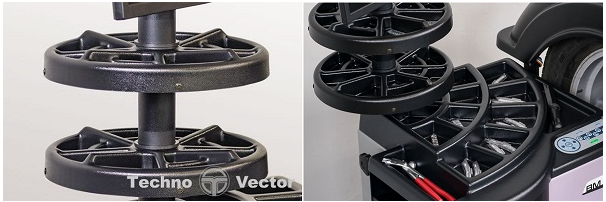

 •Основная рабочая поверхность содержит 10 универсальных ячеек для хранения балансировочных грузов, конусов и других приспособлений.
 •Дополнительные поворотные полки с 10 ячейками для мелких грузов.
 •Дополнительные полки для хранения коробок с балансировочными грузами, конусов и других приспособлений.

Технические характеристики iPRO BM5

Диапазон измерений неуравновешенной массы дисбаланса, г	от 0 до 100
Пределы допускаемой относительной погрешности измерений неуравновешенной массы дисбаланса, г	+/-(3+0,1*М) М - измеряемая неуравновешенная масса в граммах
Диапазон определения угла установки корректирующей массы, °	от 0 до 360
Пределы допускаемой абсолютной погрешности определения угла установки корректирующей массы, °	+/- 5
Диаметр обода балансируемого колеса, дюйм	от 12 до 28"
Максимальный диаметр шины балансируемого колеса, мм	900 (35")
Максимальная ширина балансируемого колеса, мм	500
Максимальная масса балансируемого колеса, кг, не более	70
Напряжение питания переменного тока, В	220+/-10%
Частота переменного тока, Гц	50
Потребляемая мощность, Вт	350
Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более Поднятый кожух -	1348 х 1013 х1493

Габаритные размеры балансировочного стенда (Ш х Г х В), мм, не более Опущенный кожух -	1348 х 861 х 1462
Масса балансировочного стенда, кг, не более	160
