Артикул:
2407
193 857 ₽/шт
Варианты цен
193 857 ₽/шт
Купить со скидкой
В рассрочку
Отдел продаж:
8(800)100-97-45 бесплатный номер для РФ
+7(925)504 90 66 WhatsApp
Характеристики
Страна производства
—
Россия
Бренд
—
ГАРО (Россия)

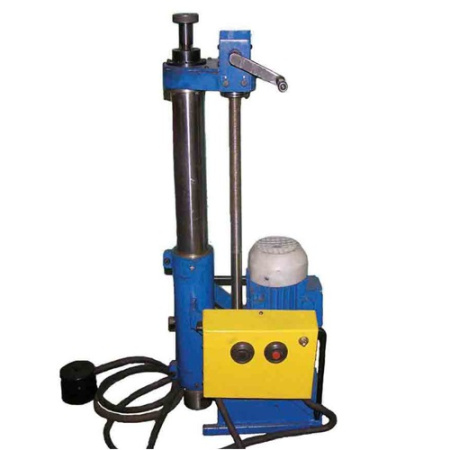

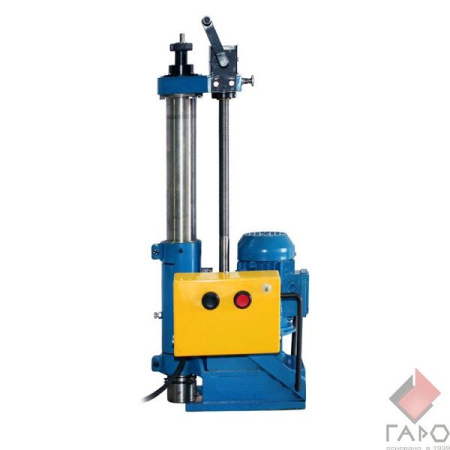

Станок расточной переносной 2407
Устройство и принцип работы:
Конструкция установки 2407 включает в себя:
корпус, редуктор, электродвигатель, шпиндель и пульт управления (в отдельном блоке).
Корпус является базовой деталью для основных узлов и для крепления установки к блоку двигателя. Вертикальная расточка корпуса служит направляющей шпинделя. В верхней и нижней частях направляющей имеются разрезы, что позволяет при помощи стяжных болтов и отжимных втулок максимально выбирать люфт между направляющей и шпинделем.
Шпиндель состоит из корпуса в котором на двух роликовых конических подшипниках установлена головка. В верхней части шпиндель имеет гайку с контргайкой для регулировки подшипников.
В нижней части головка имеет гнездо, куда устанавливается резцедержатель.
Шпиндель имеет специальное приспособление для центрирования установки по оси цилиндра и состоит из центратора, трех фиксаторов и пружины.
На верхнюю часть корпуса шпинделя устанавливается редуктор шпинделя. Редуктор шпинделя служит для передачи крутящего момента на головку шпинделя и осуществления подачи.
На крышке редуктора шпинделя монтируется регулируемый упор для автоматического отключения установки после окончания расточки на установленную глубину.
На основание установки крепится редуктор, сблокированный с электродвигателем. В редукторе происходит понижение скорости вращения электродвигателя и разделение крутящего момента на привод вращения шпинделя и привод подачи. Крутящие моменты через ходовой винт и вал передачи вращения передаются на редуктор шпинделя.
Во время расточки ходовой винт, навертываясь на гайку, производит подачу шпинделя. Стопорение гайки происходит за счет фиксатора.
По окончании расточки вращением рукоятки шпиндель возвращается в исходное положение. Предварительно необходимо расфиксировать гайку, для чего потянуть рукоятку фиксатора на себя и повернуть ее на угол 90 градусов.
Электрическая схема установки позволяет возвращать шпиндель в исходное положение, для чего тумблер "расточка-реверс" необходимо перевести в положение "реверс" и нажатием кнопки "пуск" включить электродвигатель на противоположное вращение.
Электрооборудование установки состоит из электродвигателя М и схемы управления, которая смонтирована в блоке управления, являющемся переносным пультом.
Диаметр растачивания, мм от65 до 110
Максимальный ход шпинделя, мм 250
Номинальная частота вращения шпинделя, об/мин 200
Номинальная подача, мм/об 0,05
Глубина резания, мм 0,3
Установленная мошность привода, кВт 0,18
Источник питания, В/Гц 380/50
Габариты, мм Длина / Ширина / Высота 300х250х270
Масса нетто, кг 50
Устройство и принцип работы:
Конструкция установки 2407 включает в себя:
корпус, редуктор, электродвигатель, шпиндель и пульт управления (в отдельном блоке).
Корпус является базовой деталью для основных узлов и для крепления установки к блоку двигателя. Вертикальная расточка корпуса служит направляющей шпинделя. В верхней и нижней частях направляющей имеются разрезы, что позволяет при помощи стяжных болтов и отжимных втулок максимально выбирать люфт между направляющей и шпинделем.
Шпиндель состоит из корпуса в котором на двух роликовых конических подшипниках установлена головка. В верхней части шпиндель имеет гайку с контргайкой для регулировки подшипников.
В нижней части головка имеет гнездо, куда устанавливается резцедержатель.
Шпиндель имеет специальное приспособление для центрирования установки по оси цилиндра и состоит из центратора, трех фиксаторов и пружины.
На верхнюю часть корпуса шпинделя устанавливается редуктор шпинделя. Редуктор шпинделя служит для передачи крутящего момента на головку шпинделя и осуществления подачи.
На крышке редуктора шпинделя монтируется регулируемый упор для автоматического отключения установки после окончания расточки на установленную глубину.
На основание установки крепится редуктор, сблокированный с электродвигателем. В редукторе происходит понижение скорости вращения электродвигателя и разделение крутящего момента на привод вращения шпинделя и привод подачи. Крутящие моменты через ходовой винт и вал передачи вращения передаются на редуктор шпинделя.
Во время расточки ходовой винт, навертываясь на гайку, производит подачу шпинделя. Стопорение гайки происходит за счет фиксатора.
По окончании расточки вращением рукоятки шпиндель возвращается в исходное положение. Предварительно необходимо расфиксировать гайку, для чего потянуть рукоятку фиксатора на себя и повернуть ее на угол 90 градусов.
Электрическая схема установки позволяет возвращать шпиндель в исходное положение, для чего тумблер "расточка-реверс" необходимо перевести в положение "реверс" и нажатием кнопки "пуск" включить электродвигатель на противоположное вращение.
Электрооборудование установки состоит из электродвигателя М и схемы управления, которая смонтирована в блоке управления, являющемся переносным пультом.
Технические характеристики 2407
Тип ПереноснойДиаметр растачивания, мм от65 до 110
Максимальный ход шпинделя, мм 250
Номинальная частота вращения шпинделя, об/мин 200
Номинальная подача, мм/об 0,05
Глубина резания, мм 0,3
Установленная мошность привода, кВт 0,18
Источник питания, В/Гц 380/50
Габариты, мм Длина / Ширина / Высота 300х250х270
Масса нетто, кг 50
